Diagrama del Dique Flotante Valparaíso II
Abstract
Description

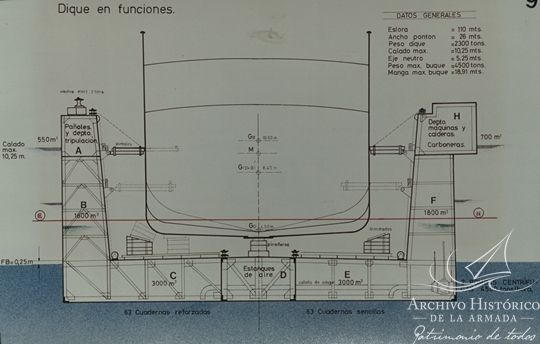

Diagrama que muestra al Dique Valparaíso II en funciones, 1940. Este dique se dio vuelta de campana con el Vapor Chile en su interior durante el temporal que se abatió en Valparaíso, el 21 de mayo de 1940, y fue posteriormente rescatado y vuelto a poner en estado de servicio. En este esquema se aprecian los estanques de inundación de babor (B-C) y estribor (E-F) y estanques de aire. En la parte superior se hallan pañoles varios y alojamientos para la dotación, a babor (A) y a estribor, para máquinas, calderas, carboneras, alojamiento para el capitán y sala de mando (H). El dique tenía un sistema de apuntalamiento de dos corridas de puntales para apuntalar al buque alojado en él, y dos bombas para achicar los estanques de inundación, con una capacidad de 4.500 toneladas/hora. Este diagrama forma parte del Álbum titulado Maniobra de Salvataje y Adrizamiento Dique Valparaíso II, Tomo I, Federico Corssen Decher, Capitán de Fragata en retiro, Constructor Naval, creado en 1990. Fuente: Archivo Histórico de la Armada.
